cnc water jet cutting machine stair metal used water cutter

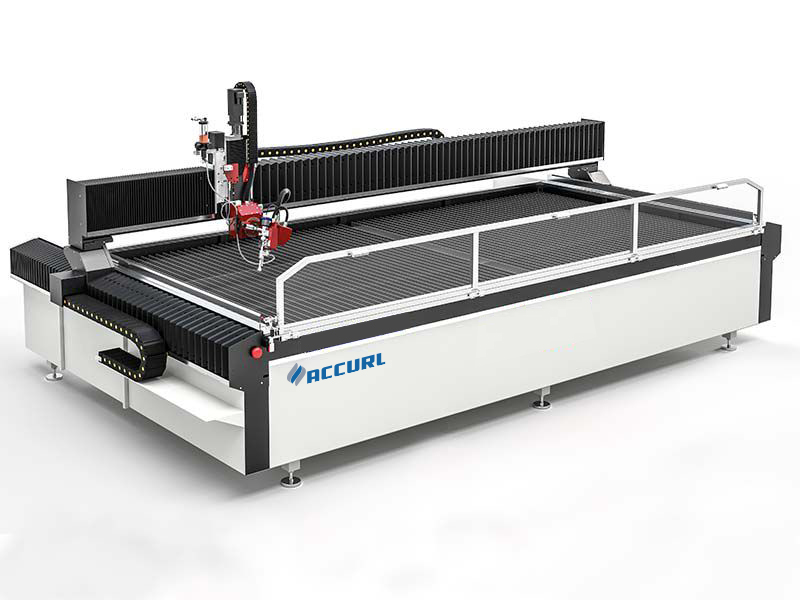

used cnc water jet cutting machine for sale


stair metal used water cutter
1. 420MPA high pressure
2. USA imported intensifier
3. Do OEM

Components of High speed cutting machine type metal cutting waterjet

Main technical parameter of waterjet cutting machine
Intensifier Pump



Type of pressurization  :hydraulic
Max oil discharge   :106L/min
Max operating pressure  :420Mpa
Continuous operating pressure  :380Mpa
Maximum Diameter of orifice  :0.35mm
Power requirme  :37kw  380V/50HZ
1.Pumps are imported from American Accustream company with advanced &

reasonable structure

and high stability.

2. Integrated heat exchanger, high heat exchange ratio and good effect, control

the temperature of the

hydraulicwithin the limit

3. Two-stage water filter(5um,1um,0.45um)minimizes the damage of

high pressure seals, nozzles

and other parts.

4.Two step-up water supply to make sure the pressure, automatic alarm

and protection function when

water is inadequate avoid the damage

5.Multiple filter for outlet oil and return oil, pollution alarm,

oil cooling and temperature alarming ensure

the continuous operation

Cutting Table






X axis characteristic  :One-off extrusion forming

aluminum alloy

Y axis characteristic  :Cast iron used as

foundation base

Z axis characteristic  :double linear guide and four

sliding block

Driving system  :Z axis automatic controll,3axis

association process

Driving wave  :Servo drive system
Cutting head  :Casting structure and concrete


Sealing way  :Whole piece sealing
 1. Separate body between cutting table and load-bearing platform

prevents interfering cutting

accuracy from long-term stress variation

to load-bearing platform.

 2.X beam of cutting table applies the one-off extrusion forming

aluminum alloy, light weight, strong

steel, not deformed, is the most advanced technology

in waterjet cutting machine.

3. Cancelling dustproof cloth on X, Y, Z axis and hiding

Y axis towline greatly improve the machine life

and save the maintenance cost.

4. Motor and ball screw are directly connected by flexible coupling.

It can absorb vibration energy rever

sible and with higher drive accuracy compared with

other torsional rigid coupling.

CNC Controller






Display Size  :19inch LCD
Model of Cutting Text  :DXF
Model of Computer  :Industrial

Control Computer

Operating System  :Windows XP/ windows 7
Cutting software advantage  :Auto save and

transfer common parameter

1. Industrial control computer: high reliability,

convenient man-machine dialogue, real-time control

of the cutting process

2. CNC control, apply 19 inch LCD. facilitate operators

to observe and reduce visual fatigue.

3. Appropriate height of operating desk, reasonable

display angle, and 180-degree horizontal rotation for

easy operation and viewing

4. Replace the relay with PLC, with a computer

communications, flexible control

5. Professional waterjet cutting software, easy to

operate , easy to learn, and practical.

Automitic Abrasive Feeder


Founction :Sand storage and sand delivery
Operating  :No need electrocnic control,

sample operation

Capacity  :200 liters for 8 hours
Pressure  :Less than 0.2Mpa compresses

gas pressure

Level  :Standard equipment of HEAD waterjet
1. Can supply the cutting sand quantity according to the

adjustable sand level location tube

2. No need electronic control, simple operation, reliable,


3. 200liters capacity can provide enough sand for 8 hours

continuous cutting

4. Need less than 0.2Mpa compressed gas pressure,

sand amount evenly, delivery smooth

5. It is the standard components of HEAD water jet
Deionization System                                                      Advantages
1. Professional deionization system for water jet use
2. Remove the calcium and magnesium ion, can improve

the useful life of HP seals, orifice

3. The outlet water amount can be 2ton/hour,

can supply more than one machine

4. Simple structure and reliable sealing,

reasonable design of the flow passage

5. Single tank control valve,no water pass

the valve in washing

Wireless Handel                                                        Advantages
1. WHB06 the wireless remote control handle

special design for HEAD waterjet control system

2. It can realize wireless controlling water jet

and long-distance materials processing

3. With display function,real-time display

X.Y.Z axis workpiece coordinate, mechanical coordinate

,speed,step value.

4. Can set workpiece zero ,back to zero point,

back to mechanical zero point,feed speed adjusting

5. Adapt high performance wireless transmission

technology,frequency hopping transmission.

6. Special designed for HEAD water jet control system,

it could  realise wireless controling water

jet and it can control long-distance material processing,

improving work efficiency.

Auto abrasive removal system                                          Advantages
1. Automatic desanding system is specifically

designed for high-end customers.

2. It can make maximize savings in manpower and

extend the usage life for equipment

3. Keeping the least content of sand in the water tank
4. Maximum keeping the cutting environment clean.
Oil chiller                                                         Advantages
1. Professional oil chiller for water jet use
2. Main motor adapts newest imported compressor,

safe, high efficiency, lower noise

3. Imported brand oil pump, higher pressure,

higher stability, long term durability

4. Imported digital controller,high accuracy,

wide use range

5. Can control the oil temperature in any range,

can work well under 45 degree surroundings.

FAST CAM nesting software                                            Advantages
1. Professional optimization nesting engine with

a variety of ways and means of optimizing nesting

2. Multiple formats for file of nesting, including

, DWG, CAM and NC.

3. Single or bulk reading or importing files

for fast automatic nesting

4. Setting parts line row, list row or matrix

for automatic nesting.

5. Editing the remaining plates, as well as

nesting the remaining plates or irregular plates
